材料电阻率测试仪,在不同的压力下描述导电材料的电性能变化关系,分析材料的体积电阻、接触电阻、过渡电阻等数据;电阻率和电导率(需要人工读取并输入样品厚度可获得).
  • 欢迎光临宁波千赢国际登陆伟业仪器有限公司官网!
  • FT-4000系列材料电阻率测试仪(手动型)

    发布时间: 2019-11-23 13:46:19 点击: 110

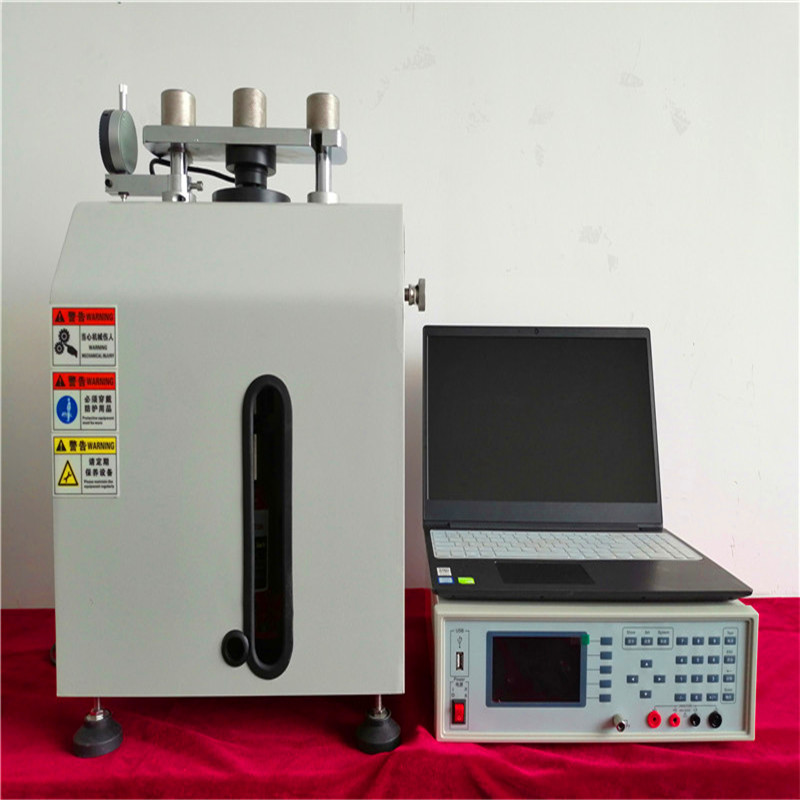

    FT-4000系列材料电阻率测试仪(手动型)

    FT-4000系列材料电阻率测试仪(手动型)

    一. 应用说明:

    1. 在不同的压力下描述导电材料的电性能变化关系,分析材料的体积电阻、接触电阻、过渡电阻等数据;电阻率和电导率(需要人工读取并输入样品厚度可获得).

    2.  压力/压强和电阻的变化关系(标配PC软件).

    3.  配置不同的测量电极,固体材料的形变(如:压缩,弯曲,断裂等情况下)的电性能状态,从而描述材料性能和寿命等相关性能指标.

    二.功能概述:

    集成电路模块; USB,232通讯接口,直流恒流源 ,四端法(体积电阻)或 四探针法(方阻,即表面接触电阻)测量模式,配置PC软件具有曲线图谱过程数据分析,报表导出和管理等;

    三、适用范围:

    适用于导电固体材料的性能研究,应用于企业品质检测;研发部门,大中专院校;科研院所及质量检测机构

    四.参数资料

    规格型号

    FT-4000A

    FT-4000B

    FT-4000C

    FT-4000D

    1.方阻/电阻范围

    10-5~2×105Ω/□

    10-6~2×105Ω/□

    10-7~2×107Ω

    10-8~2×105Ω

    2.电阻率范围

    10-6~2×106Ω-cm

    10-7~2×107Ω-cm

    10-7~2×107Ω-cm

    10-8~2×105Ω-cm

    3电导率范围

    5×10-6~106ms/cm

    5×10-7~107ms/cm

    5×10-7~107s/cm

    5 ×10-5~108s/cm

    4.测试电流范围

    0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA

    10μA,100µA,1mA,10mA,100 mA、1000mA

    1μA,10μA,100µA,1mA,10mA,1000mA

    0-10A,100uA

    5.电流精度

    ±0.1%

    软件/液晶界面



    电阻、电阻率、方阻、温度、单位切换、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、图谱显示,压力设定,压强,报表导出,波形刷新,时间设定,启动、停止、运行

    6.测试方法

    四探针法(方阻/表面电阻)

    四端法(体积电阻)

    7.电极尺寸选购

    1:压力200kg和300kg电极大于或等于10mm-30mm; b. 压力500kg和1000kg电极大于或等于20mm-50mm;样品厚度0-10mm ;其他规格可以定制.

    8. 压力选购

    a.200kg;   b.300kg;   c.500kg;   d.1000kg

    9. 电极材质

    紫铜或合金铜

    10.电极形状选购

    依据不同的材料和测试要求配置不同的形状的电极:

    如:圆柱形,V形;方形等

    11. 样品高度

    样品高度范围:0.01-12.70mm,测量分辨率0.01mm,可测样品压缩厚度0.5mm

    12. 标配标准件

    a.标准校准电阻1个;b.标准高度校准件1个

    13. 测试方式

    PC软件+手动液压操作

    14.误差:

    5%; 重复性误差3%以内(平均性误差,人为因数外)

    15.工作电源:

    输入: AC 220V±10% ,50Hz

    16. 标配外选购

    a.电脑和打印机依据客户要求配置; b.计量证书1份



    配套方案:解决各材料状态 --固态、液态、气态、颗粒状 电阻、电阻率、电导率测量

    ROOKO千赢国际登陆仪器-------专注于新材料测量与分析仪器解决方案

    ----解决材料:

    导体、半导体、绝缘材料常温及高温等环境下电性能分析.

    ----我们一直在做:

    研发、生产、销售研发、生产、销售、租赁、实验室样品分析及后延扩展服务.
