    绝缘粉末电阻率测试仪详情介绍 FT-8400系列

    功能概述:Functional overview

    1. 量程电阻测量范围、可测量到10的16次方Ω.

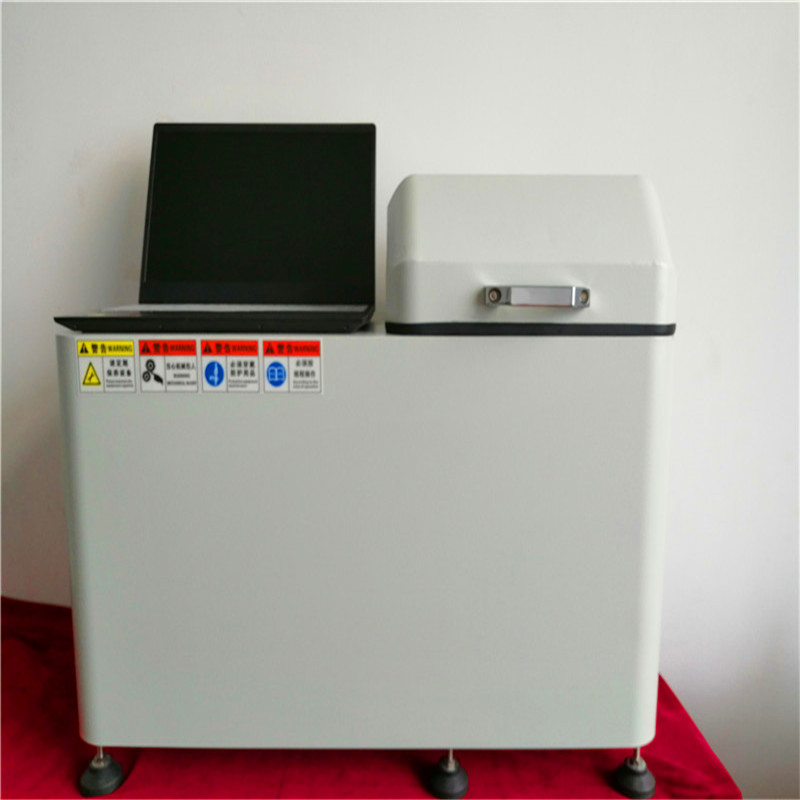

     FT-8400系列绝缘粉末电阻率测试仪详情介绍

    2. 采用集成电路模块;一体化结构设计.

    3. USB,232通讯接口,直流恒压源 ,

    4. 采用PC软件操作,

    5. 自动测试过程数据曲线及图谱分析

    6. 报表生成,存储,打印

    工作原理:

    放置于固体模具中的粉末样品收到压力的变化,从而体积被压缩,在压缩的过程中,实时测量粉末样品受到压力后,体积变化过程中电阻,电阻率,的变化,直至压实至稳定体积状态;即空隙率很小接近于零.

    解决粉体样品无法压片成型或压片后取出测量带来的人为误差.

    应用说明:

    粉体受到压缩直至平稳时,粉体空隙率小,压实密度接近于真密度状态,则此时测试出来的粉末电导率为接近于理论值.

    1. 描述了绝缘粉体在压缩体积变化过程中,电性能的变化趋势.

    2. 描述绝缘粉体压缩后压力减少过程中粉体因自身特性内聚力反弹形变或恢复过程变化曲线图谱.


    适用范围:Scope of application

    1.  应用于:塑料粉末,涂料,树脂粉末,化工粉末,橡胶粉等具有类似性质之绝缘粉体颗粒物料的测量与分析.

    三.型号及指标Models and indicators:

    规格型号/ Specification model

    FT-8400A

    FT-8400B

    1.  电阻范围

    resistance range

    104Ω~1×1013Ω

    104Ω ~1×1016Ω

    2.电阻率范围

    resistivity range

    104Ω~1×1013Ω-cm

    104 ~ 2.0×1016 Ω-m

    3. 测试电压

    Built in test voltage

    0-1000V

    4.电阻精度resistance

    1%--5% (标准电阻)

    1%-15% (标准电阻)不同量程误差范围

    5.PC软件界面

    电阻、电阻率、单位切换、电流、电压、厚度 、图谱显示,压力设定,压强,报表导出,波形刷新,时间设定,启动、停止、运行

    6.测试方法Test method

    测试粉末采用两电极法,(固体材料可外接三环电极法)

    7.模具选购mold:

    模具mold:内径inner diameter 10mm; 20mm;高height 25mm ;(选购choose to buy)

    8.压力pressure:

    压力Pressure: 0-200kg Choose to buy

    9. 模腔行程:

    Die cavity stroke:

    0-20mm

    10. 样品高度Sample height

    样品高度范围:0.000-10.000mm,测量分辨率0.001mm,

    可测样品压缩厚度0.1mm
    Sample height range: 0.000-10.000mm, measurement resolution 0.001mm, the minimum measurable sample compression thickness 0.1mm

    11. 恒压时间: time:

    0-99.9s

    12.温湿度范围Temperature and humidity

    常温-50度;湿度:20%-98%/

    Room temperature -50 degrees, humidity:20%-98%

    13. 标配标准件Standard Parts

    a.标准校准电阻1个;b.标准高度校准件1个
    a. standard calibration resistance 1; b. standard height calibration 1

    14.测试方式

    自动测量Automatic measurement

    15. 加压方Pressurized

    自动Automatic

    16. 脱模方式Stripping

    自动Automatic

    17.电极材质Electrode

    铜电极Copper material

    18.吸尘系统
    Vacuuming system

    外置吸尘处理External dust treatment

    19.误差: errors

    1%-15%受材料特性及量程误差范围不同.

    20.工作电源: Power supply

    输入: AC 220V±10% ,50Hz  :60W

    21. 标配外选购

    Others buy

    a.电脑和打印机依据客户要求配置; b.计量证书1份

    c.水分仪 d.真密度仪

    a. computers and printers based on customer configuration requirements.

    b. Measurement certificate 1. c. moisture meter d. true density meter




    2.应用于测量绝缘粉末因压缩过程中内聚力变化从而产生静电测量分析.

    3.用于企业品质检测;研发部门,大中专院校;科研院所;及质量检测机构.
