  • FT-5200铝和钢材料跃迁(过渡)电阻测试仪

    发布时间: 2019-10-21 09:27:56 点击: 202

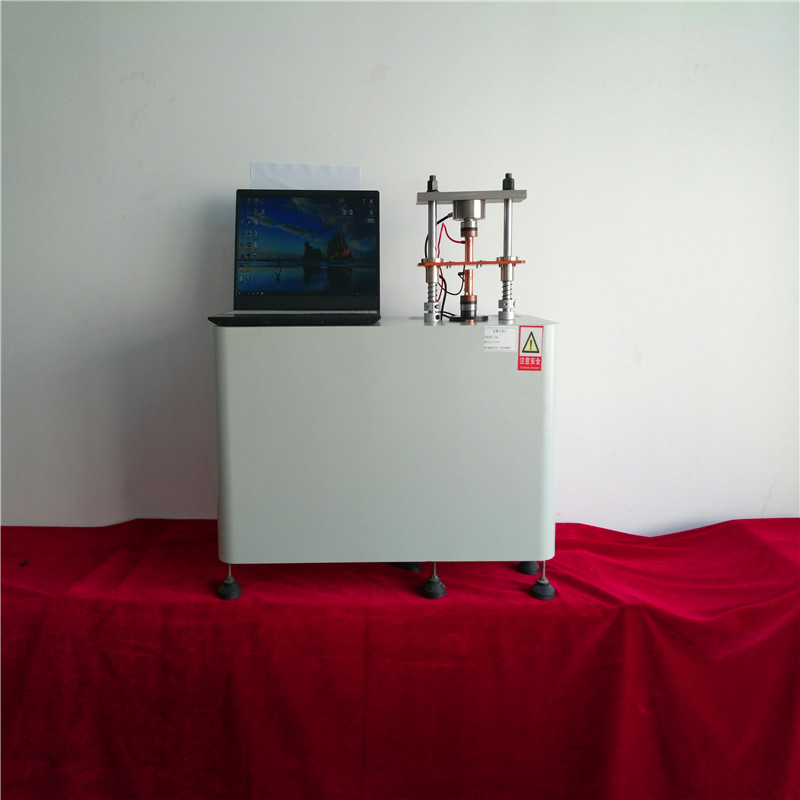

    FT-5200铝和钢材料跃迁(过渡)电阻测试仪

    FT-5200铝和钢材料跃迁(过渡)电阻测试仪

    一.参照标准:

    BS EN ISO 18594-2007 电阻点焊、凸焊和缝隙焊接.测定铝和钢材料跃迁(过渡)电阻的方法.

    BS EN ISO 18594-2007 Resistance spot-, projection- and seam-welding — Method for determining the transition resistance on aluminium and steel material.

    DVS 2929-1-2014 电阻焊 - 测量过渡电阻铝材料,DVS 2929 Resistance Welding - Measurement Of The Transition Resistance On Aluminium Materials



    二、适用范围Scope of application:

    用于单板或两个重叠的铝或钢有或没有表面处理,有或没有表面涂层,的过渡电阻测量.

    三.名词含义及定义

    a.接触电阻:指两个物体之间的接触区域的电特性,它们相对并限制了稳定电流的通过电极/电极,电极/片和片/片之间的接触.

    b.体积电阻:指电导体的欧姆电阻;

    c.总电阻:指在两电极之间测量的电阻(包括体电阻和接触电阻);

    d.设置电阻:指在没有金属片之间的两电极之间的电阻;两个电极直接接触.

    e.过渡电阻:指总电阻减去设置电阻;

    四.功能概述:

    测试电流10A,步进电机动力系统,参照标准设计, PC软件界面运行,四端法自动测量,可分析接触电阻,过渡电阻,体积电阻,总电阻等,为电阻点焊、凸焊和缝隙焊接.测定铝和钢材料跃迁(过渡)电阻的具备仪器,一体式结构布局.操作方便.

    五.参数资料

    测试项目

    技术指标

    1.电阻resistance

    10-8~2×105Ω

    2.电阻率范围Resistivity

    10-8~2×105Ω-cm

    3.电导率Conductivity

    5 ×10-5~108s/cm

    4.测试电流范围 current

    0-10A,可测到100uA

    5.测量电压量程 Voltage

    0-2v;分辨率0.1uv ;精度0.1%

    6.电流精度Current

    ±0.1%

    7.电阻精度Resistance Accuracy

    ≤0.3%标准电阻;分辨率0.01μΩ

    8.PC软件界面

    电阻平均值,标准偏差,变异系数、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度、曲线图谱、报表等.

    9. 电极直径选配:

    a. 铝材使用:直径20 mm,半径横截面150 mm to 300 mm a

    b. 钢材使用:直径16 mm ,半径横截面40 mm to 50 mm

    10.温湿度范围



    常温-50度;湿度:20%-98%

    11.恒压时间

    0-99.9S

    12.标配标准件

    a.标准校准电阻1个

    13.测试方式

    a.四端测量法

    b.自动测量

    14.压力

    1000kg(10KN)  ± 5 %

    15.电极轴偏差:

    电极轴的偏心距不应超过0.1 mm

    16.样品接触电极位置

    引入电流和样品接触电极之间的距离应大于15 mm

    17.加压方式Pressurized way

    自动

    18.脱模方式Stripping mode

    自动

    19.电极材质Electrode

    CuCrZr(铬锆铜)

    20.工作电源power supply

    输入: AC 220V±10% ,50Hz  功 耗:<60W

    21. 主机外形尺寸dimensions

    约:H700mm*L650mm*D300mm

    22.净重量

    约45kg

    23. 标配外选购Others buy

    a.电脑和打印机依据客户要求配置;
